國六80K防撞緩沖車

1. 概述

小多利卡D6防撞緩沖車采用東風小多利卡底盤。防撞緩沖模塊升降采用液壓**，過程平穩、安全、機械化作業程度高，操作方便。防撞緩沖模塊整體采用國產乾行達公司技術產品80K防撞緩沖模塊。太平洋保險承保。

本車適用于城市道路，郊區道路，高速公路，機場橋涵等場合。主要功用：置于道路施工作業人員和設備后方，在發生追尾事故中充當肇事車輛和施工作業人員或設備的緩沖區域，并且通過自身結構變形吸收撞擊能量，**限度的降低施工人員或設備發生危險的幾率，同時**限度的降低肇事車輛及人員的危險。

                                                                                     公告參數

程力威牌CLW5047TFZ6型防撞緩沖車　產品主要技術資料
產品名稱：	程力威牌CLW5047TFZ6型防撞緩沖車	外型尺寸：	6700,6500x2460x3550
底盤型號：	EQ1075DJ3CDF	貨廂尺寸：
總 質 量 ：(kg)	3905	接近/離去角	24/9
額定質量：(kg)		前懸/后懸：	1055/1500
整備質量：(kg)	3580	**車速(km/h)：	110
軸荷：	1305/2600

底盤參數
底盤型號：	EQ1075DJ3CDF	批次：	336
軸 數：	2	燃油種類：	柴油
軸 距：	3308	前 輪 距：	1521
額定載客(含駕駛員)：		后 輪 距：	1498,1586,1670
輪 胎 數：	6	彈簧片數：	6/6+5,3/3+3,6/4+3,6/5+2,6/3+3
輪胎規格：	7.00R16,7.00R16LT 14PR
整車說明：

發動機參數
發動機型號	發動機生產企業	排量	功率
YCY24140-60 Q28-130E60 Q23-115E60 H20-120E60	廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司	2360 2800 2300 2000	103 96 85 90
排放標準：	GB17691-2018國Ⅵ	燃料種類：	柴油

其它資料

專用功能說明：

該車為防撞緩沖車輛,專用裝置為導向架和防撞緩沖墊等組成.防護材料:Q235B碳鋼,連接方式:左右側面防護采用焊接連接,后部防護為專用裝置代替,后部離地高240.前懸/軸距/后懸/后伸對應關系:1055/3308/1500/837.ABS型號/廠家:ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司.隨底盤選裝駕駛室.選裝防撞緩沖墊.選裝防撞緩沖墊時長度:6500.

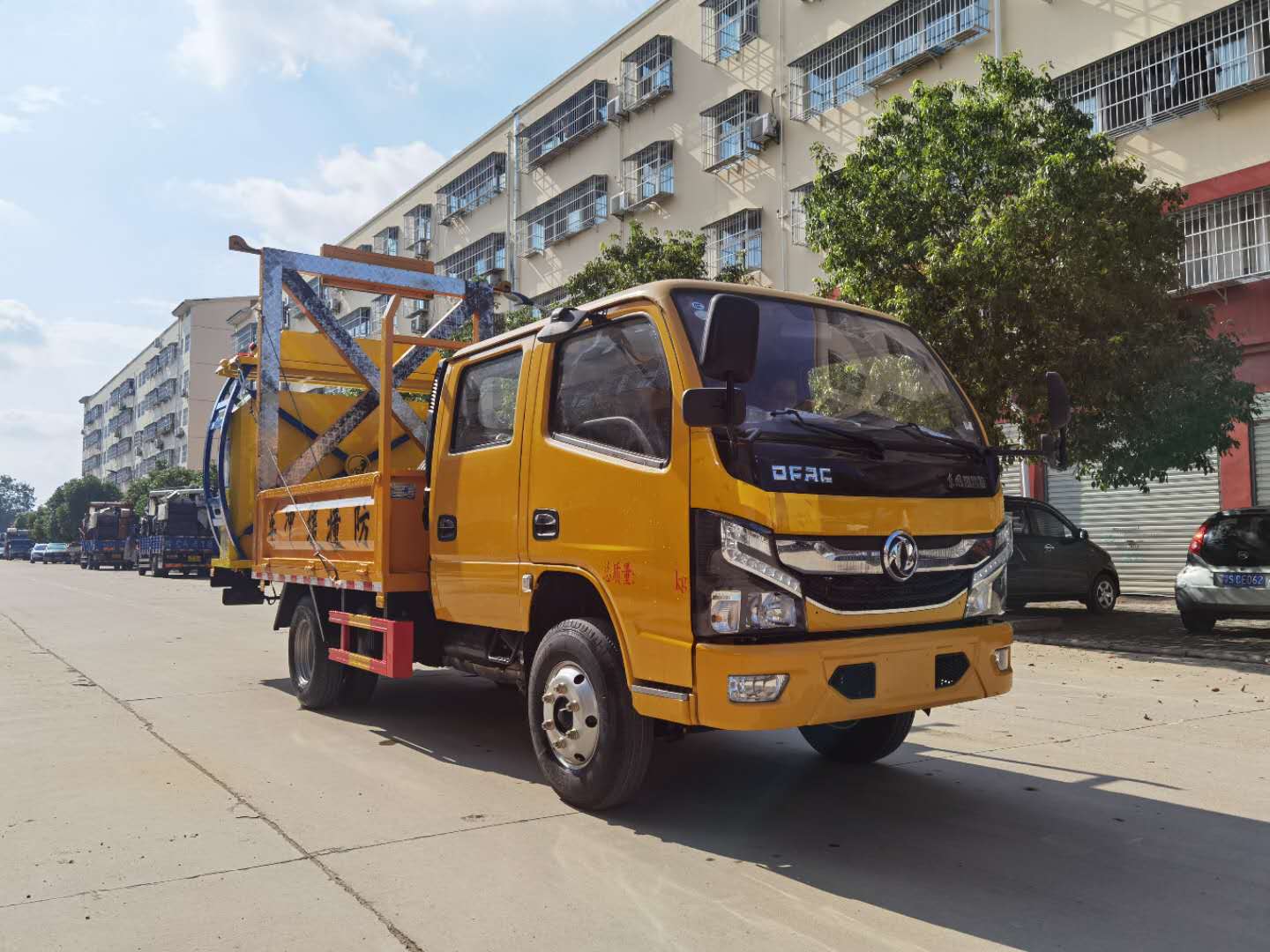

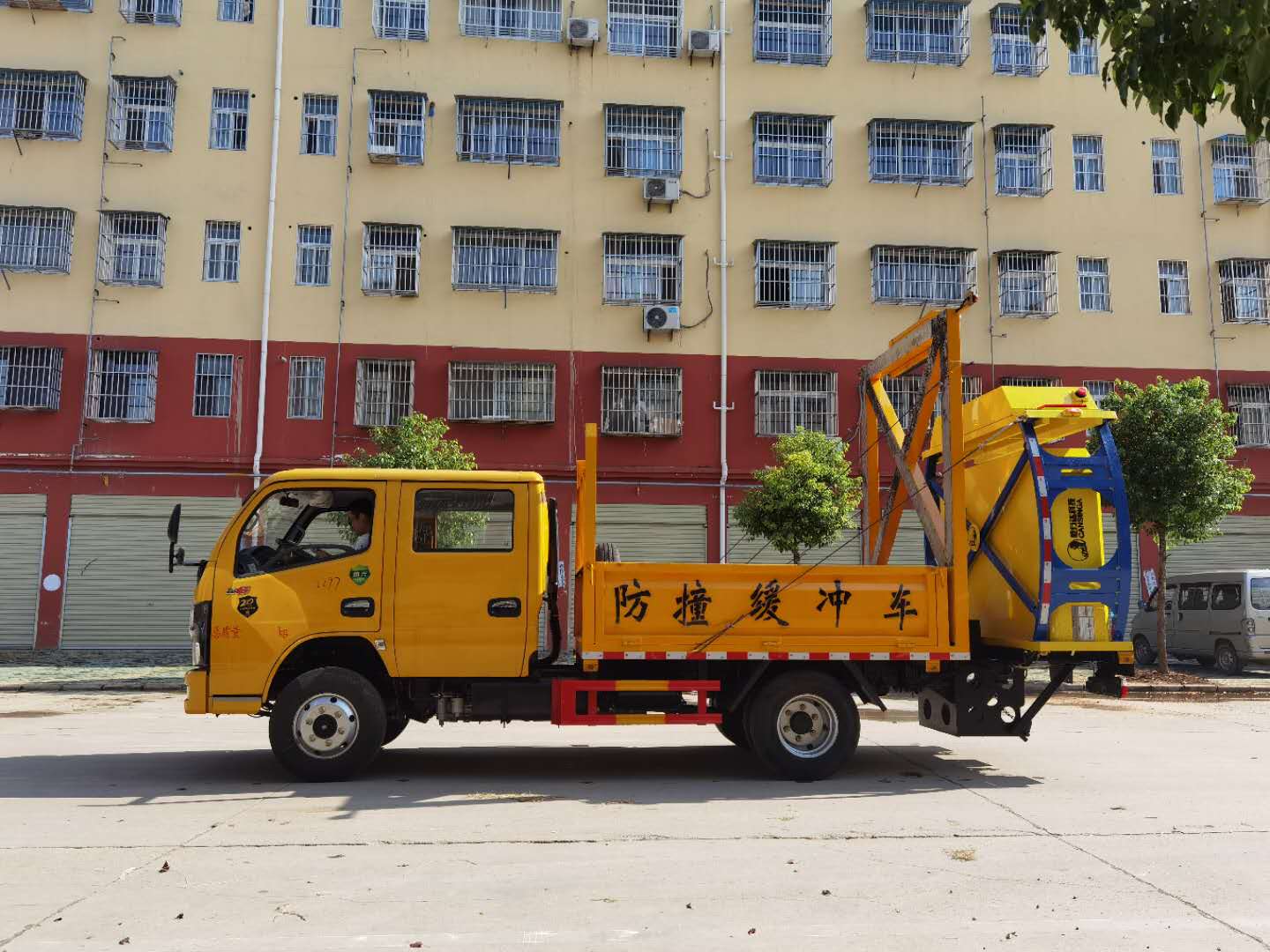

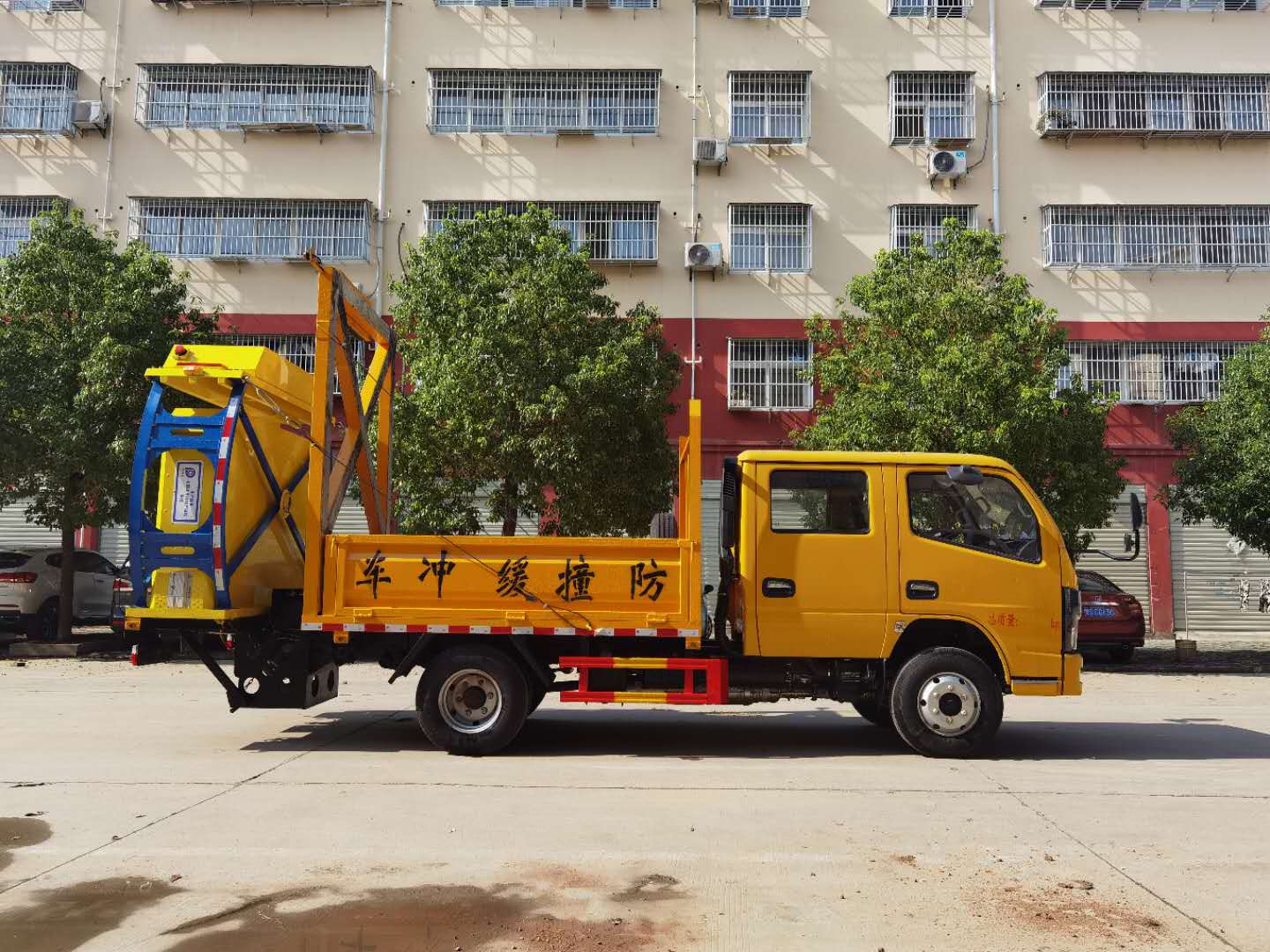

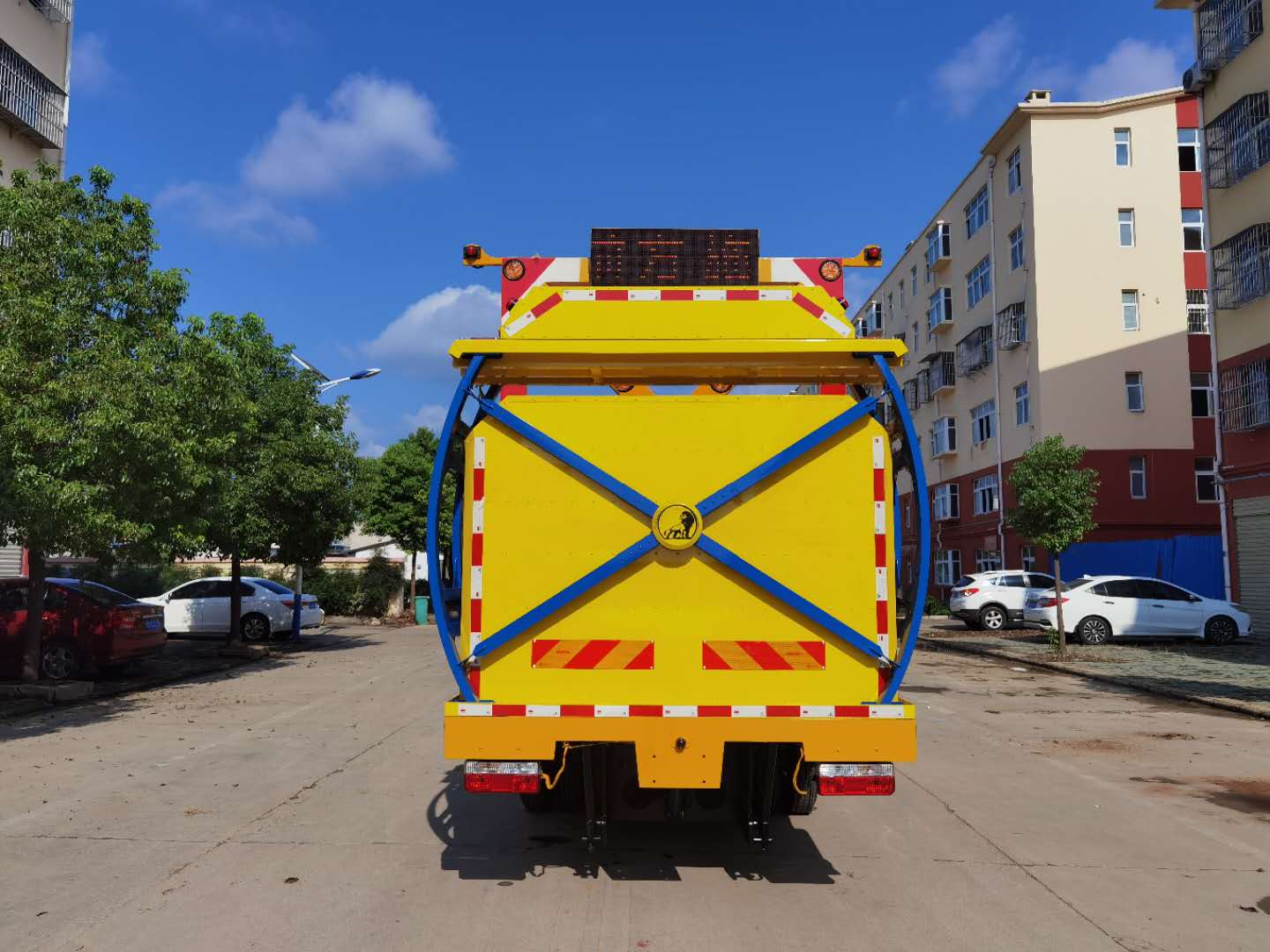

多方位圖展示：

※ 詳細資料及圖片請直接與我公司聯系，以上產品介紹僅作參考，定車請以合同內容為準。

                   主要技術性能參數

          產品型號                                CLW5047TFZ6

 底盤參數

     底盤型號                               EQ1075DJ3CDF

     發動機型號                             H20-120E60

      額定功率 (kW)                             90

      整車參數

           整車整備質量(Kｇ)                       3580

**總質量(Kｇ)                         3905

整車外形尺寸(長×寬×高)(ｍｍ)      6700×2460×3550

     前懸(ｍｍ)                          1055

     后懸(ｍｍ)                          2150

     軸距（ｍｍ）                        3308

     輪距（前/后）（ｍｍ）                1521/1498

     前后輪胎規格                        7.00R16

                **小離地間隙(ｍｍ)                       350

              **小轉彎直徑(ｍ)                         **

             接近角(°)                               24

             離去角(°)                               21

             **車速(Kｍ/ｈ)                         110

            制動距離(30 Kｍ/ｈ)(ｍ)                  ≤10

防撞質量                            2

防撞緩沖等級(km/h)                       70

           操縱方式                                電控

3.主要結構及工作原理

該防撞緩沖車上裝部分主要由貨箱總成、誘導組合燈、防撞緩沖模塊、液壓系統和電氣系統組成，通過油路**防撞緩沖模塊升降，工作狀態下防撞模塊處于降落水平狀態。

VIN 標記見底盤車架的右前側面上。（具體參見底盤說明書介紹）

3.1 貨箱

    材料為Q235B武鋼碳鋼板，貨箱由底架和側圍板組成，通過U型螺栓與底盤大梁連接，可用于裝載工具、配件等物品。貨箱中部設有側門，可方便施工操作。

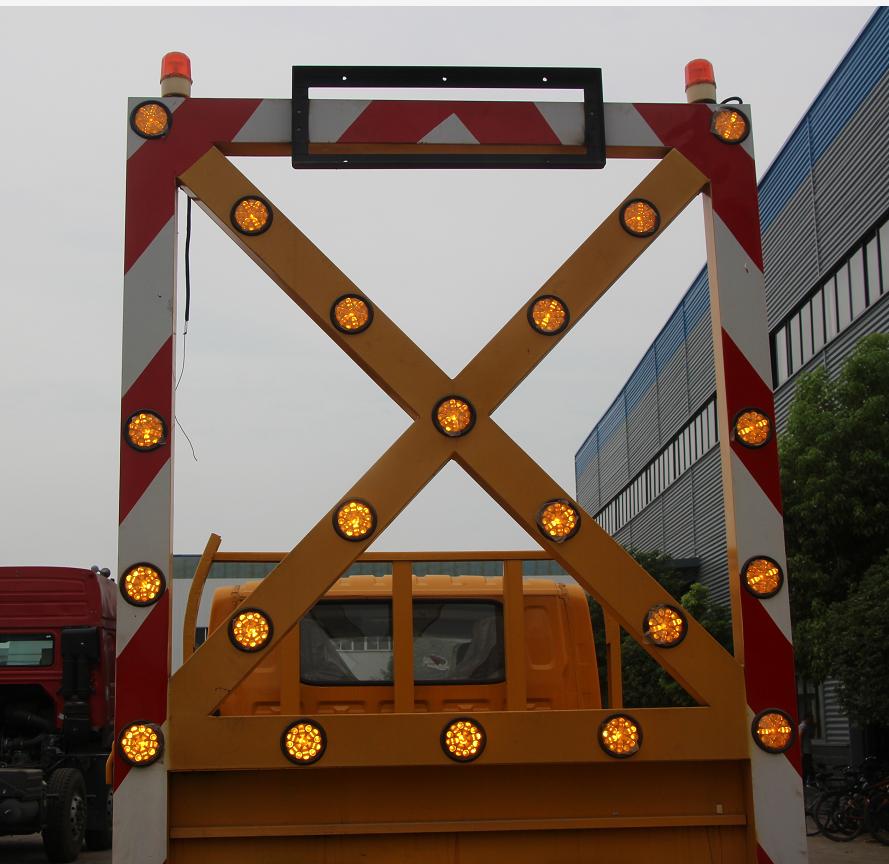

3.2 誘導燈

采用20盞LED燈組合而成，通過不同的排列組合可實現左誘導、右誘導、兩側誘導3種不同的工作模式。

3.3防撞模塊

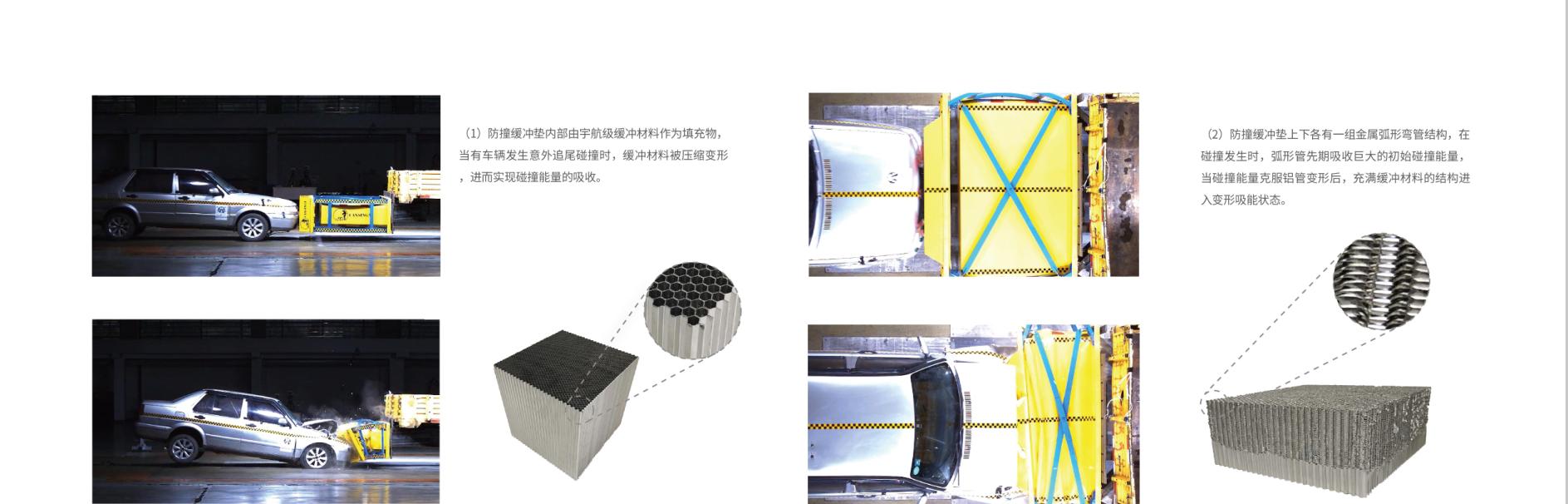

箱體采用Q235國標邊2mm底板花紋板3mm厚，防撞緩沖吸能模塊采用國產乾行達80K防撞包,通過美國NCHRP350TL-2碰撞測試，可吸收2噸重車輛時速70公里/小時的沖擊能量，防撞緩沖墊內部由宇航級緩沖材料作為填充物，

當有車輛發生意外追尾碰撞時，緩沖材料被壓縮變形，進而實現碰撞能量的吸收。防撞緩沖墊上下各有一組金屬弧形彎管結構，在碰撞發生時，弧形管先期吸收巨大的初始碰撞能量，當碰撞能量克服鋁管變形后，充滿緩沖材料的結構進入變形吸能狀態。
